Как устроена конструкция чердачной лестницы Oman?

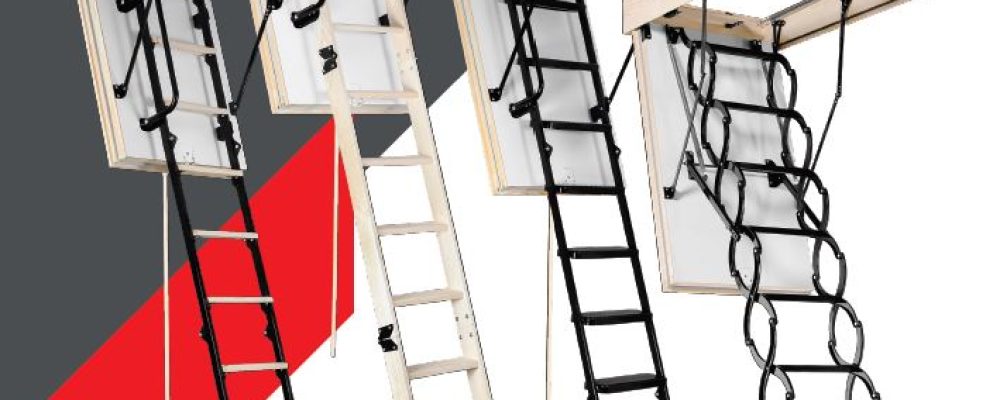

Конструкція горищних сходів складається з двох основних частин — самих сходів і люка, в який вони ховаються при закриванні кришки.

Конструкція люка

У свою чергу, люк складається з короба і кришки, що закриває його проріз, а сходи мають кілька секцій, що складаються один на одного, це може бути три або навіть чотири секції, з’єднані між собою спеціальними металевими петлями.

Теплоізоляція люка

У більшості моделей горищних сходів застосовуються теплоізоляційні кришки люків, зроблені на кшталт сендвіч-панелей: дерев’яна рамка, заповнена утеплювачем (пінополістиролом) і з двох сторін фанерована плитою ДВП.

Внутрішня та зовнішня поверхня кришки найчастіше фарбуються в білий колір, але в моделях «економ» — класу обидві поверхні кришки взагалі не фарбуються і мають натуральний колір плити ДВП.

Товщина кришки

Товщина кришки, залежно від товщини теплоізоляційного шару, може бути від 26 мм до 86 мм.

У моделях «економ» — класу допускаються взагалі не утеплені кришки, внутрішній простір яких для створення жорсткості конструкції заповнено паперовими сотами.

Для чого потрібна теплоізоляційна кришка?

Теплоізоляційна кришка в конструкції сходів необхідна, так як верхнє приміщення, яке є звичайним горищем, як правило не опалюється.

Така кришка, забезпечена ще й контуром ущільнювача з каучуку, що не дає можливості витоку теплого повітря з нижнього опалювального приміщення нагору на холодне горище, через конструкцію короба сходів.

Короб люка

Короб люка, незалежно від матеріалу сходів, зазвичай дерев’яний, має строго певні типорозміри: ширина його може бути 50, 60, 70 і 80 см, а довжина — від 70 до 140 см.

При цьому в горищних сходах ОМАN зазначений розмір означає фактичні габарити короба, тоді як у деяких сходів інших ТМ він визначає габаритні розміри отвору в стелі, а розміри короба менше на 1,5 -2 см.

Єдиною моделлю, у якої в конструкції металевий короб є FLEX TERMO METAL BOX. Такі сходи зручно та практично монтувати в момент заливання бетоном перекриття між поверхами.

У нижній частині дерев’яного короба обрана «чверть», в якій встановлений гумовий контур ущільнювача, що дозволяє в закритому положенні люка герметизувати конструкцію сходів. Він перешкоджає витоку теплого повітря та проникненню з горища холодного.

У деяких моделей «преміум»-класу контурів ущільнювачів може бути кілька. Встановлюватись вони можуть навіть безпосередньо на кришці люка.

Важельно-пружинний механізм

Усередині короба сходів, по довгих сторонах, встановлений важільно-пружинний механізм, що дозволяє відкривати кришку люка плавно і закривати її без особливих зусиль.

Зусилля натягу пружин регулюються за допомогою триланкового ланцюга, одна ланка якого кріпиться безпосередньо до короба, а інша — до самої пружини: зменшуючи кількість ланок з 3-х до 2-х, можна посилити натяг пружини, а збільшуючи з 2-х до 3-х — трохи послабити.

Замок

У закритому положенні кришка люка фіксується за допомогою замка, змонтованого в самій кришці, а частина у відповідь розташована на коробі. При закритті замок автоматично клацається і утримує кришку люка в закритому положенні.

Змонтований у кришці замок для її фіксації в закритому положенні найкраще, щоб він був виготовлений з високоміцного пластику, так як замок пронизує товщину кришки і якщо він металевий, то на ньому через перепад температур у нижньому приміщенні і горищі, може утворюватися і випадати конденсат у вигляді крапель.

Відкривається замок за допомогою шеста з гачком, що входить у комплект зі сходами. Щоб відкрити сходи, достатньо зачепити гачком жердини за кільце замка і повернути його на 90% ліворуч або праворуч, а потім просто потягнути кришку люка вниз.
